バイスの新しいクランプ方法

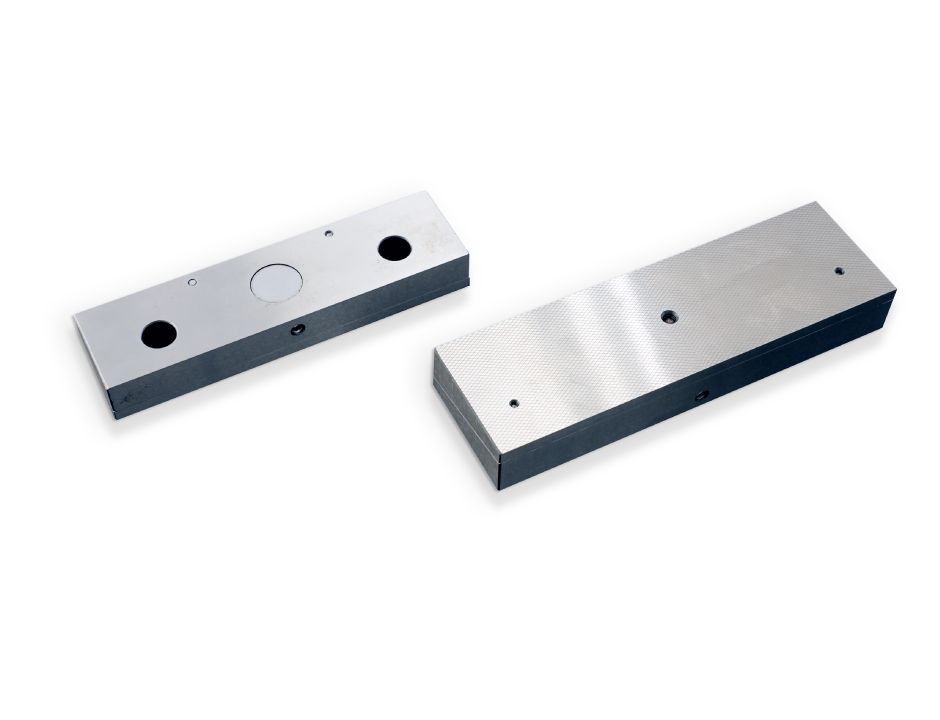

魔法の口金
新しいクランプ方法！
一瞬で水平にクランプ出来て
ワークのビビリがなくなる！
取付け簡単で、時間も短縮！初心者でも簡単に交換！
その上、製品精度もUP！
これまで加工物のセットに掛かっていた時間や加工物を水平にクランプする技術など、従来の口金の問題点を一挙に解消します。
魔法の口金の効果
POINT 01
クランプ時間の短縮
ワークを手で押さえて、バイスを占めるだけで、新人でも正確な加工物のクランプが出来ます。
POINT 02

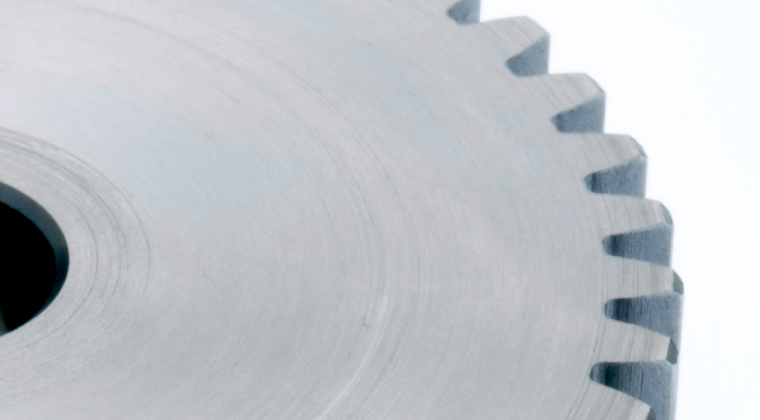

切削時間の短縮

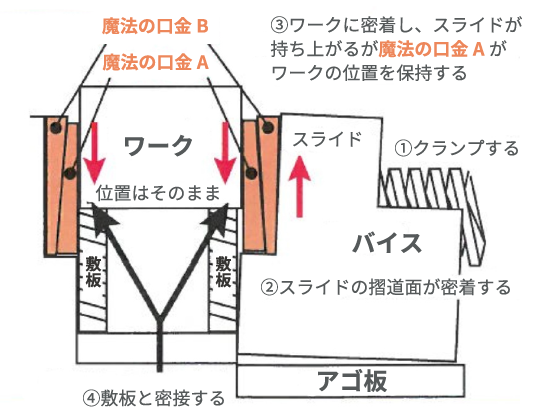

加工物の底面を密着させる事でバイスと一体化し切削時のビビリが激減します。
切削条件向上・時間短縮によりコストダウンに繋がります。
POINT 03
加工精度UP・信頼度UP
固定精度、水平精度を1/1000mmに向上させました。加工精度と信頼の向上になります。

POINT 04
工具費の削減
工具寿命延長により工具費節減及び工具セット回数が減少します。
効果比較

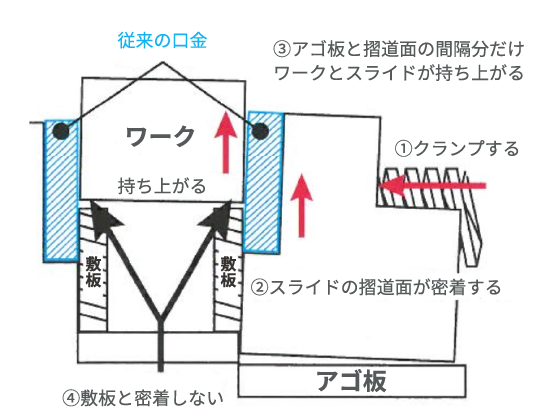

従来の口金付きバイス
魔法の口金付きバイス
バイスメーカー適応表
津田駒｜TSUDAKOMA
型式 口金高さ 口金幅 品番
VG125 VP125 40 mm 125 mm MK40-125-M
VH125 Vi1216/1222 50 mm 125 mm MK50-125-M
VG150 45 mm 150 mm MK45-150-M
VR150 50 mm 150 mm MK50-150-M
VH150 VF150 VJ150 55 mm 150 mm MK55-150-M
Vi1627/1635 55 mm 160 mm MK55-160-M
VG175 50 mm 175 mm MK50-175-M
VH175 VF175 60 mm 175 mm MK60-175-M
VG200 55 mm 200 mm MK55-200-M
VR200 60 mm 200 mm MK60-200-M
VH200 Vi2041 VF200 65 mm 200 mm MK65-200-M
ナベヤ｜NABEYA
型式 口金高さ 口金幅 品番
ETO125 45 mm 125 mm MK45-125-M
LTCV125 LTFV125 LTFH125 50 mm 125 mm MK50-125-M
LTCV160 60 mm 160 mm MK60-160-M
LTCV200 70 mm 200 mm MK70-200-M
北川｜KITAGAWA
型式 口金高さ 口金幅 品番
VQX125 VM125 40 mm 125 mm MK40-125-M
VE125 50 mm 125 mm MK50-125-M
VQX160 45 mm 160 mm MK45-160-M
VE160 60 mm 160 mm MK60-160-M
VQX200 55 mm 200 mm MK55-200-M
VE200 70 mm 200 mm MK70-200-M
武田｜TAKEDA
型式 口金高さ 口金幅 品番
ACE125 HCN125 TK125 RTV125 45 mm 125 mm MK45-125-M
HCN150 TK150 RTV150 50 mm 150 mm MK50-150-M
ACE160 55 mm 160 mm MK55-160-M
TK175 RTV175 55 mm 175 mm MK55-175-M
ACE200 HCN200 TK200 RTV200 60 mm 200 mm MK60-200-M

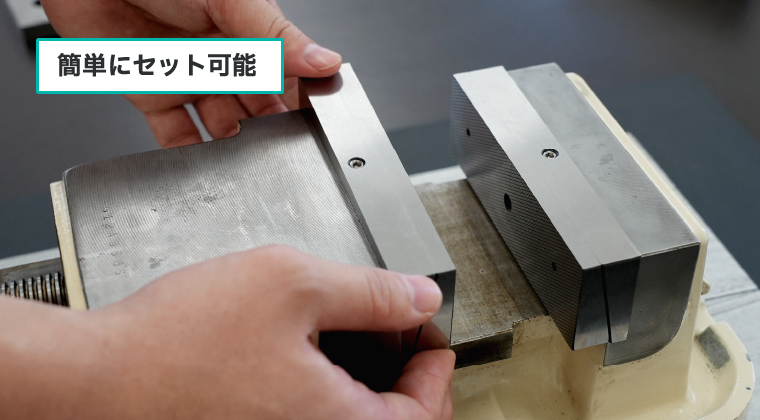

「魔法の口金」はマグネットタイプが標準品ですので従来の口金に簡単に取付け出来ます。
（口金がブロックタイプのバイスは直接ブロックの口金に取付けて下さい。）

  1. ・魔法の口金は移動側と固定側の２個使う事をおすすめします。
  2. ・魔法の口金を一個取付けの場合は、移動側に付けて下さい。（移動側のみ交換しても90%の効果が得られます。）
  3. ・表記に無い場合でも従来の口金と同じ高さで幅の近い物が、ご使用頂ける場合がございます。
  4. ・標準タイプ（マグネット）以外は受注生産となる為、別途御見積が必要です。口金のサイズ及び、ボルトの位置とサイズをご指定下さい。
安全に関するご注意点
使い方を誤ると事故やケガに至る危険があります。

  1. ・魔法の口金を使用する場合は、必ずワークの底面がバイスの一点でも接するか、ライナー（パラレルブロック）等を敷いて御使用下さい。
  2. ・油性切削液をご使用の場合は、メーカーに御相談下さい。
  3. ・ワークのクランプは、口金がワークに接するまではゆっくりと締めて下さい。接してからは、速く締めても構いません。
  4. ・ボルトタイプ取付けの際、型式によりブロックの加工が必要な場合もございますのでお問い合わせください。
  5. ・加工物は本製品の幅中央部で固定して下さい。
  6. ・クランプ後、加工物と敷板が密着していない場合は、もう一度、締め直して下さい。
  7. ・ワークによってはクランプ後、ワーク上面をソフトハンマー等で軽く叩くと密着します。
  8. ・従来付いている口金の高さを超えた口金を使用すると危険です。
改良により予告なく仕様・表記を変更することがございますので予めご了承ください。

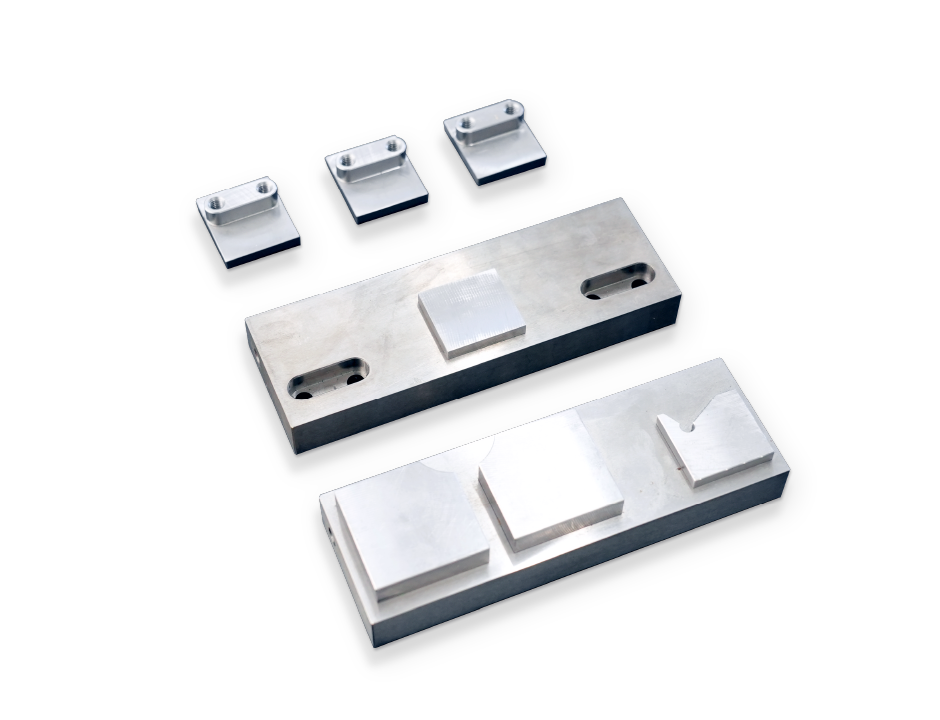

ユーティリティ敷板
UTライナー
1つの敷板で、つかみの深さ、
敷板の幅を臨機応変に調整！
かさばる敷板の整理整頓に役立つ、
リバーシブルで柔軟性に富んだユーティリティ敷板！
ジョーのセルフカットによりつかみの深さや敷板の幅を調整でき、様々なワークに対応します。上下リバーシブル仕様・1つの敷板で各サイズに対応する為、保有する敷板の数が減り整理整頓に繋がります。
UTライナーの効果
POINT 01
1つの敷板で様々なワークに対応

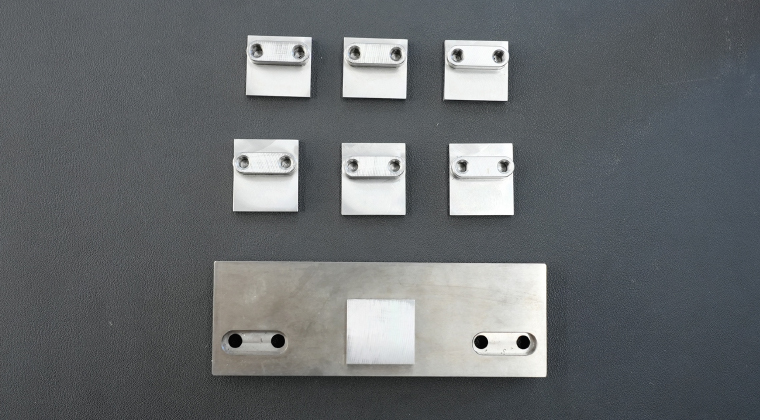

アタッチメント方式で、様々なワークに対応可能です。
POINT 02
コンパクトに収納可能
上下リバーシブルなので置き場所をとらず、コンパクトに収納することができます。
POINT 03

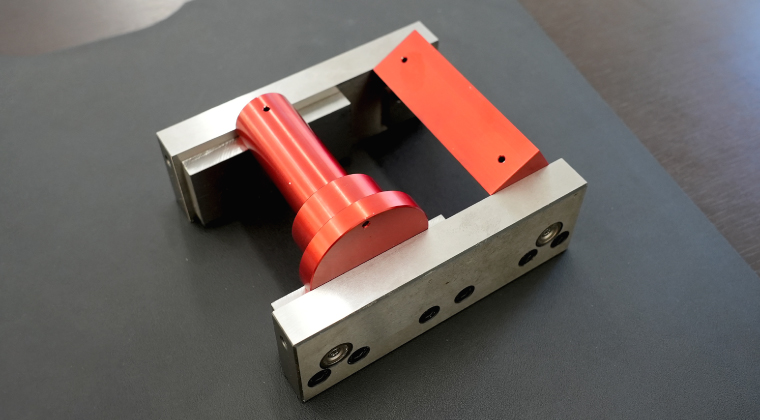

ジョーのセルフカットで様々なワークに対応
ジョーを任意の形状にカットすることで、異形状ワークのクランプにも対応できます。
